La chiarezza dell'immagine degli endoscopi dipende dalla coassialità delle lenti dell'obiettivo. Piccoli spostamenti o inclinazioni introdotte durante l'incollaggio delle lenti possono provocare distorsioni dell'immagine, ombre scure, aberrazioni cromatiche, sfocature e altri difetti visivi. Gli strumenti manuali generali standard non riescono a fornire il posizionamento ultra-preciso richiesto per questo processo, quindi è obbligatoria un'attrezzatura specializzata per l'allineamento delle immagini.

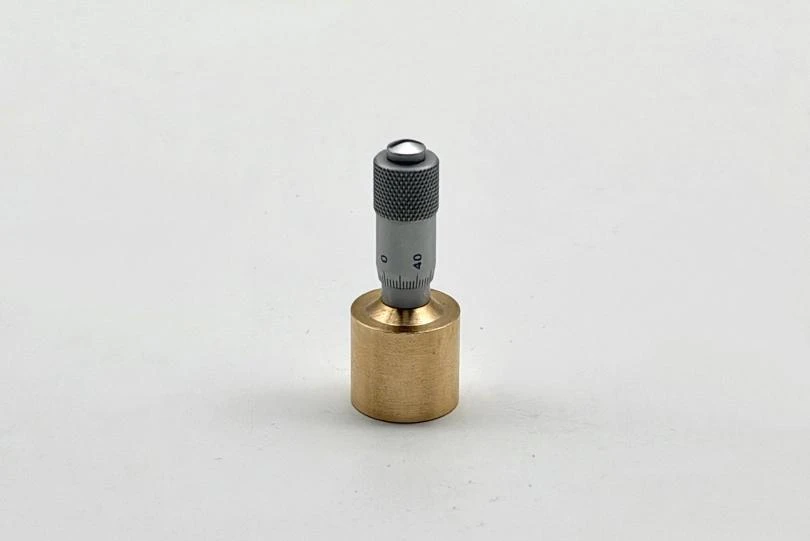

Questo dispositivo di allineamento delle immagini è un macchinario di precisione dedicato per il posizionamento preciso delle lenti dell'obiettivo durante il gruppo ottico dell'endoscopio. Dotato di scale micrometriche sulla sua interfaccia, consente la misurazione e l'attivazione dello spostamento ad alta-precisione, bloccando la lente dell'obiettivo nella posizione ottica ottimale per prestazioni di imaging superiori.
Le sue capacità funzionali principali durante il funzionamento sono descritte come segue:
- Controllo preciso sulla profondità di montaggio dell'obiettivo.
Dopo l'installazione dell'obiettivo, la superficie della lente deve trovarsi 0,1–0,2 mm sotto la punta distale del tubo interno. Questo offset incassato protegge la lente dai graffi quando l'endoscopio attraversa le cavità del corpo o entra in contatto con i tessuti, mantenendo percorsi di trasmissione della luce senza ostacoli.
- Corsa verticale regolata per una distanza uniforme e calibrata dalla lente-al-tubo
La scala micrometrica integrata fornisce letture visive-dello spostamento in tempo reale. I tecnici possono micro-regolare la posizione avanti/indietro della lente dell'obiettivo in base ai contrassegni della scala, garantendo una distanza costante tra la superficie della lente e la parete del tubo interno nel pieno rispetto delle specifiche di progettazione.
- Prevenzione dei danni durante le procedure di calibrazione
Una forza eccessiva o una corsa scarsamente controllata durante la regolazione dell'obiettivo possono causare l'inceppamento del gruppo dell'obiettivo all'interno del tubo interno o creare interferenze meccaniche che bloccano la regolazione sulle posizioni target. L'apparecchio incorpora strutture rigide di movimento guidato e meccanismi di azionamento verticale finemente sintonizzabili per eliminare in modo affidabile tali malfunzionamenti.
